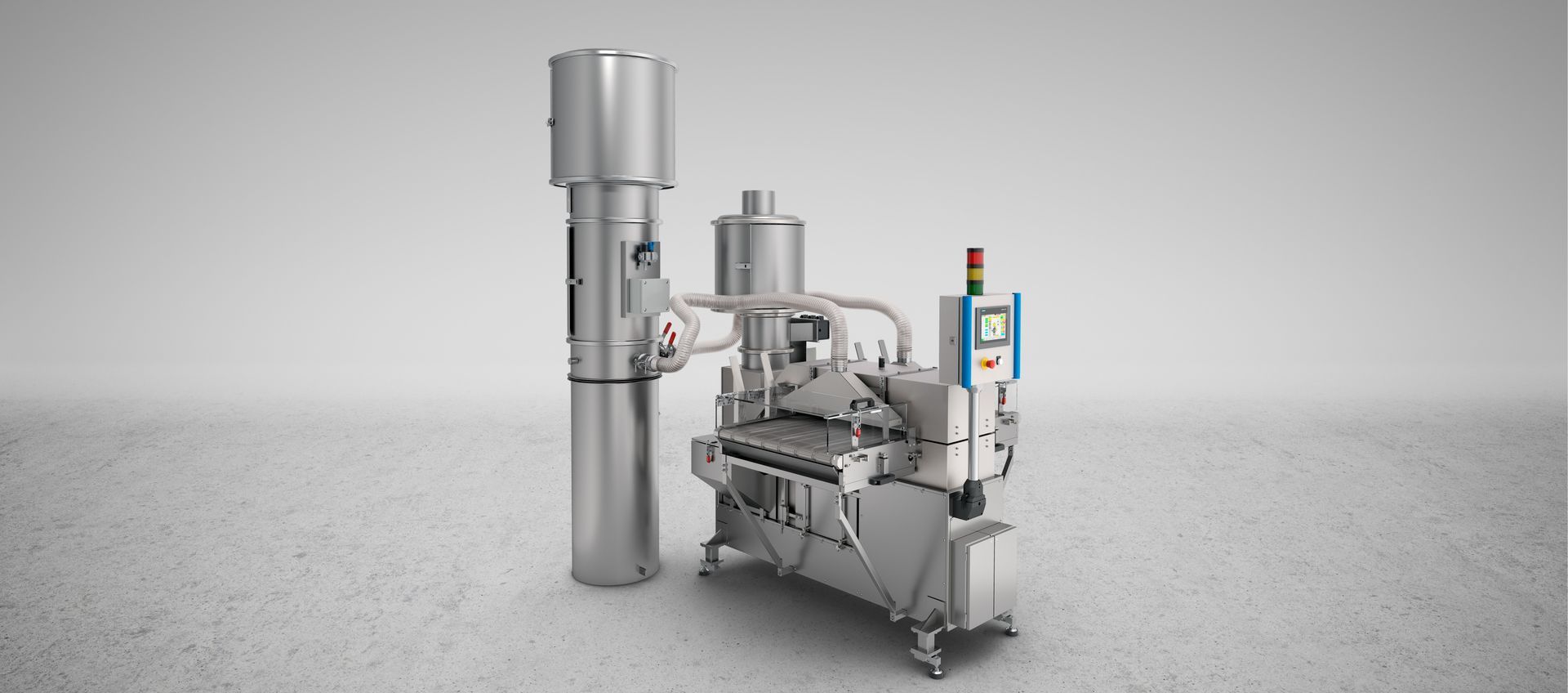

Bepuderungsmaschine PM 800 D

Bepuderungsmaschine zum Bepudern von Gummiformteilen

Kompaktes robustes Gehäuse als geschweißte Stahlrahmenkonstruktion mit aufgeschraubten Stahlblechwänden. Leichte Zugänglichkeit des Maschineninnenraumes durch Endschalter-gesicherte Türen.

Leichte Stahlblechkonstruktion, schwenkbar gelagert, pneumatisch betätigt; problemlos zu öffnen und zu schließen – leichter Zugang zum Transportband.

Hochdruckturbine aus hochwertigem Stahlguss mit präzise ausgewuchtetem Impellor-Rad; hohe Standzeit auch bei abrasivem Puder. Laufradwelle mittig zweifach gelagert; Gebläselagerung mit Druckluft beaufschlagt. Optional ATEX: Temperaturüberwachung am Pudergebläse.

Vier einstellbare Puderdüsen gewährleisten einen gleichmäßigen Auftrag auf das durchlaufende Material.

Flexible Kunststoff-Wellrohrschläuche mit glatter Innenwandung und großen Biegeradien für eine einwandfreie Puderzufuhr. Optional ATEX: leitfähige Ausführung.

Ausgewuchtete Rundstahlwelle mit Rührwerksarmsegmenten und Querbolzen. Frequenzgeregelter Drehstrommotor – Pudermenge einstellbar. Lager mit Druckluft beaufschlagt. Optional ATEX: konstruktive Modifikation.

Filtereinheit (3 Kunststoffvlies-Patronen) + Absaugeinheit (Radiallüfter). Automatische, pneumatische Abreinigung (Differenzdrucksteuerung) verhindert Filterzusatz; abgereinigtes Material fällt ins Reservoir zurück. Optional ATEX: leitfähige Filter + Reinluft-Sensor mit Abschaltung.

Schalt-/Bedienpult in Handhöhe mit Hauptschalter, Not-Aus, Steuerspannungs-Taster, Start/Stopp, Wahltaster Haubenöffnung, Kontrollleuchten. Steuerung über Siemens SPS S7-1214; optional KTP400 Basic. ATEX-Option: Siemens SPS S7-1511C-1PN mit TP700 Comfort.

Vier Drehstrom-Antriebe; Gesamtanschlussleistung ca. 5,0 kW.

400 V / 50 Hz / 3 Ph / N + PE; Sonderspannungen optional.

Alle puderführenden Lager mit Druckluft beaufschlagt. Druckluftanschluss 6,0 bar; Luftverbrauch ca. 4,5 m³/h. Ventilansteuerung über Bedienpult bzw. Siemens-Steuerung.

Türen zu den Antrieben endschaltergesichert – Öffnen schaltet Maschine ab. Haube nur im Stillstand bedienbar. Betrieb nur bei ≥ 1,3 bar; Abschaltung bei Unterschreitung. Optional ATEX: Reinluftüberwachung und Temperaturüberwachung mit Abschaltung.

Stabgeflecht-Transportband/-system für kontinuierlichen Transport; Geschwindigkeit variabel (frequenzgeregelter AC-Getriebemotor). Optional ATEX-konformer Bandantrieb.

Nachfüllen über leicht zugängliche Einfüllklappe – auch während des Betriebs möglich. Füllinhalt ca. 90 l.

Silikon-Bodenheizmatte mit Temperaturregelung/-begrenzung. Intervallgesteuertes Rührwerk bei Stillstand. Optional ATEX: zusätzliche Absicherung (Bimetall- & Schmelzsicherung).

Lenk-/Bockrollen; Schallschutzhaube (Filter); Ionisationseinheit (ATEX); Schaltschrankklimatisierung > 40 °C; Integration in zentrale Schaltschränke; Siemens SPS S7-1511C-1PN + TP700 Comfort.

ca. 460 kg (ohne Pudermaterial)

Grauweiß (RAL 9002); Sonderlackierungen optional.

CE gemäß 2006/42/EG; ATEX 2014/34/EU (EX II 1/3/- D IIIC T135 °C)

Komplette Dokumentation inkl. Zeichnungen; weitere Exemplare zum Kostenpreis erhältlich.

Entspricht dem aktuellen technischen Stand gemäß CE-Vorschriften. Änderungen vorbehalten.
