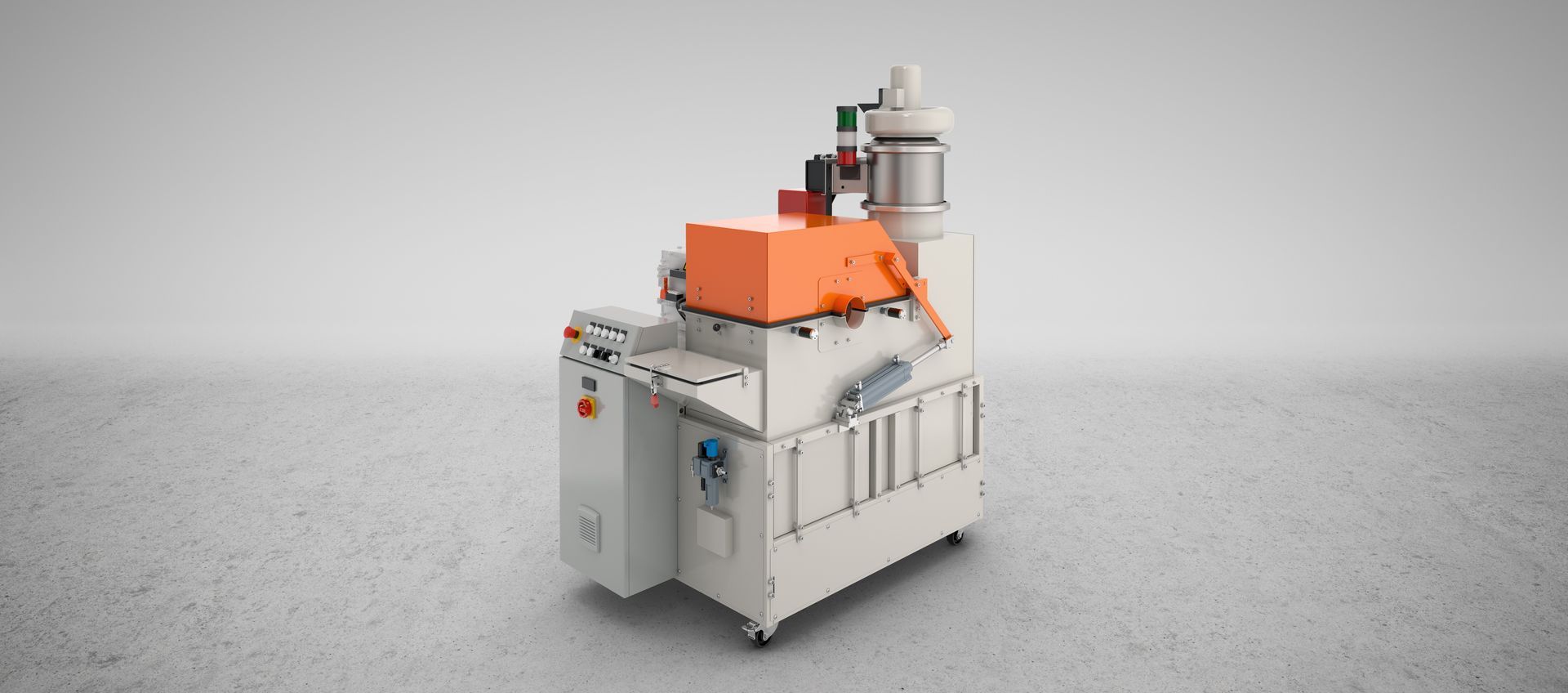

Kabelbepuderungsmaschine PM 500 KE

Kompaktes robustes Gehäuse als geschweißte Stahlrahmenkonstruktion mit aufgeschraubten Stahlblechwänden. Leichte Zugänglichkeit des Maschineninnenraumes durch Endschalter-gesicherte Türen.

Leichte Stahlblechkonstruktion, schwenkbar gelagert, pneumatisch betätigt, problemlos zu öffnen und zu schließen – leichtes Einlegen der Kabel.

Hochdruckturbine aus hochwertigem Stahlguss mit präzise ausgewuchtetem Impellor-Rad; hohe Standzeit auch bei abrasiven Puderbestandteilen. Laufradwelle mittig zweifach gelagert. Gebläselagerung mit Druckluft beaufschlagt.

Vier einstellbare Puderdüsen gewährleisten einen gleichmäßigen Auftrag auf das durchlaufende Kabel.

Flexible Kunststoff-Wellrohrschläuche mit glatter Innenwandung und großen Biegeradien für eine einwandfreie Puderzufuhr.

Ausgewuchtete Rundstahlwelle mit Rührwerksarmsegmenten und Querbolzen. Antrieb über frequenzgeregelten Drehstrom-Motor (Pudermenge einstellbar). Lager aus Sicherheitsgründen mit Druckluft beaufschlagt.

Filtereinheit (3 Patronen) + Absaugeinheit (Radiallüfter), automatische pneumatische Abreinigung (Differenzdrucksteuerung). Abgereinigtes Material fällt ins Puderreservoir zurück.

Schalt-/Bedienpult in Handhöhe mit Hauptschalter, Not-Aus, Steuerspannung, Start/Stopp, Haubenöffnung, Kontrollleuchten. Steuerung über Siemens SPS S7-1214; optional KTP400 Basic.

Drei Drehstrom-Antriebe; Gesamtanschlussleistung ca. 4,5 kW. Netz: 400 V; 3 Ph; 50 Hz; N + PE; Sonderspannungen optional.

Aufladeröhre bis 200 mm Außendurchmesser, HS-Generator von SPS gesteuert, max. 30 kV regelbar.

Alle puderführenden Lager mit Druckluft beaufschlagt; Haube pneumatisch. 6,0 bar erforderlich; ca. 4,5 m³/h Luftverbrauch.

Türen endschaltergesichert; Haube nur im Stillstand bedienbar; Betrieb nur ≥ 1,3 bar (Schutz der Lager); Abschaltung bei Unterschreitung.

Verriegelbare Einfüllklappe; Nachfüllen im Betrieb möglich. Füllinhalt ca. 90 l.

Silikon-Bodenheizmatte inkl. Temperaturregelung/-begrenzung; Intervall-Rührwerk bei Stillstand.

Lenk-/Bockrollen, Schaltschrankklimatisierung, Linien-Synchronisierung und Rezeptverwaltung (bis 50 Rezepte), HS-Überwachung, Integration in Zentralschaltschrank, Siemens S7-1511C-1PN + TP700 Comfort.

ca. 450 kg (ohne Puder), Grauweiß (RAL 9002), Sonderlackierungen optional. CE 2006/42/EG. Vollständige Dokumentation enthalten.

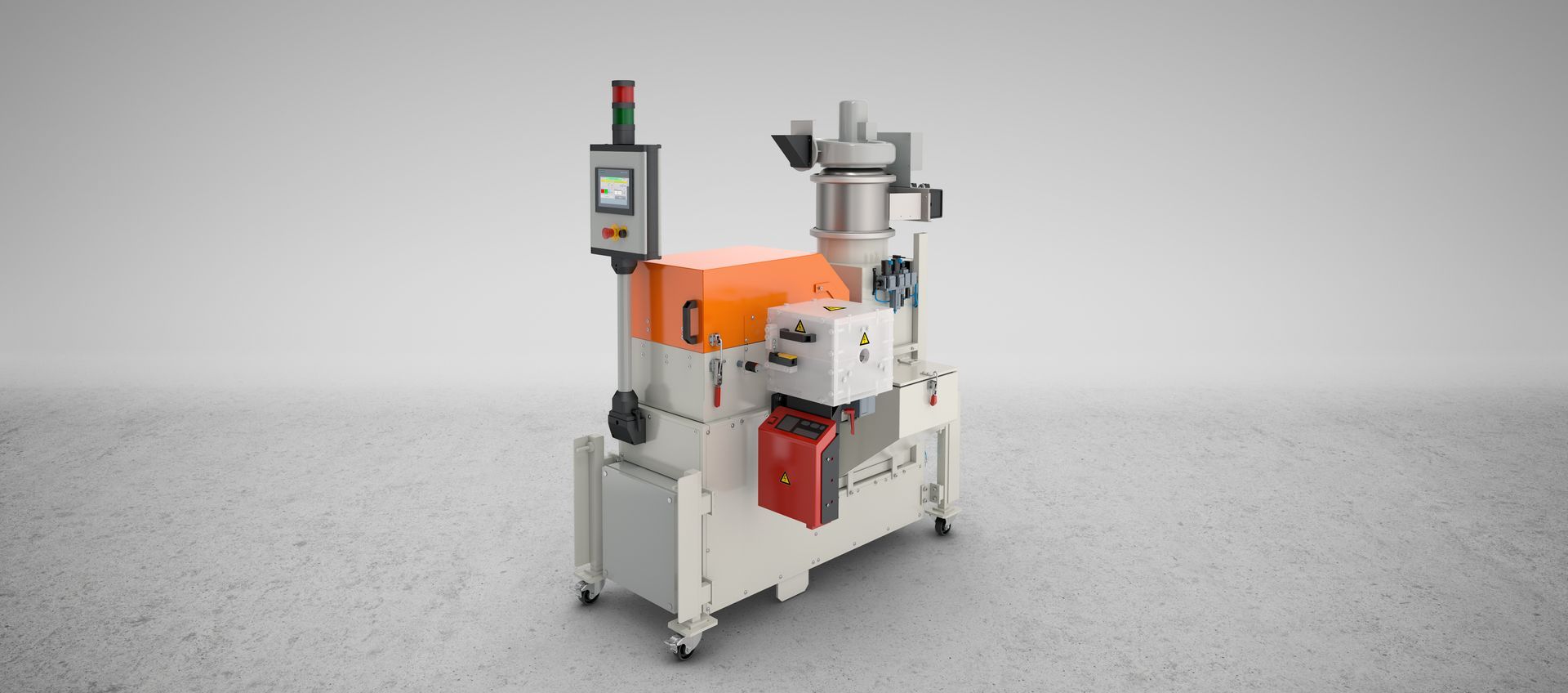

Kabelbepuderungsmaschine PM 500 KE-comp.

Kompaktes robustes Gehäuse als geschweißte Stahlrahmenkonstruktion mit aufgeschraubten Stahlblechwänden. Leichte Zugänglichkeit des Maschineninnenraumes.

Leichte Stahlblechkonstruktion, klappbar gelagert, pneumatisch betätigt; leichtes Einlegen der Kabel.

Hochdruckturbine aus Stahlguss, präzise ausgewuchtetes Impellor-Rad; hohe Standzeit auch bei abrasiven Pudern. Welle mittig zweifach gelagert, Gebläselagerung mit Druckluft beaufschlagt.

Bewegliche, einstellbare Puderdüsen für gleichmäßigen Auftrag.

Flexible Kunststoff-Wellrohre, glatte Innenwandung, große Biegeradien, optimale Puderzufuhr.

Rundstahlwelle mit Rührwerksarmsegment/Querbolzen, frequenzgeregelter Drehstrommotor; Lager mit Druckluft beaufschlagt.

Filtereinheit (3 Patronen) + Absaugeinheit (Radiallüfter); pneumatische Abreinigung via Differenzdrucksteuerung; abgereinigtes Material ins Reservoir.

Bedienpult in Handhöhe: Hauptschalter, Not-Aus, Bedienpanel TD700C; Steuerung über Siemens SIMATIC S7-1511C.

Verriegelbare Einfüllklappe, Nachfüllen im Betrieb möglich. Füllinhalt ca. 60 l.

Aufladeröhre bis 30 mm; HS-Generator von SPS gesteuert.

Druckluft 5,0 bar erforderlich; ca. 3 m³/h; Ventile über Bedienpult/Steuerung.

Haube endschaltergesichert; sofortige Abschaltung beim Öffnen; Betrieb nur im druckbeaufschlagten Zustand.

Drei Drehstrom-Antriebe; Gesamtanschlussleistung 4,5 kW. 400 V; 3 Ph; 50 Hz; N + PE.

Lenk-/Bockrollen, Schaltschrankklimatisierung, Heizmatte, Integration in Zentralschaltschrank.

Grauweiß (RAL 9002), Sonderlack optional. Vollständige Dokumentation enthalten. CE 2006/42/EG.
